| 是否进口：否 | 加工定制：是 | 品牌：南自 |
| 型号：PST693U | 额定电压：220V | 额定电流：5A |
| 产品认证：***-2000 | 物料编号：0011 |
品种：
南京国电南自自动化设备线路保护保护装置psl691
品牌：南京南自
等级：
产地：南京
色泽：
单果重：
箱入数：

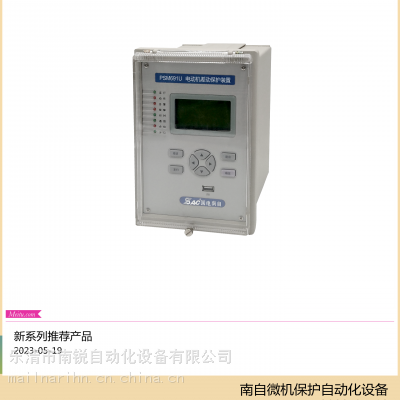

国电南自自动化继电保护站用变保护保护装置psT693u
1.关于产品：零序保护 设两段零序过流保护，各段有独立的电流定值、时间定值；零序电流可通过控制字选择采用外 接方式还是自产方式（“零序电流采用自产”整定为 0 时，零序电流采用外接 CT 方式；整定为 1 时， 零序电流采用自产方式）。 零序过流一段固定跳闸；零序过流二段可经控制字选择是跳闸还是告警（“零序 II 段保护跳闸” 整定为 1 时跳闸，整定为 0 时只告警）。 两段零序过流可经方向闭锁。通过控制字“中性点接地”选定接地方式（整定为 1 时，表示直 接接地系统或小电阻接地系统；整定为 0 时，表示不接地系统）。对于不接地系统，方向灵敏角为 90°（零序电压超前零序电流 90°）；对于接地系统，方向灵敏角为-110°（零序电压滞后零序电 流 110°）。
装置具有强大的保护测控功能。高精度的数据采集系统可靠采集 Ua、Ub、Uc、3U0、测量 Ia、Ib、
Ic、保护 Ia、Ib、Ic、3I0，附加零流等外部接入电量并计算出 P、Q、cos、Wp+、Wp-、Wq+、Wq-、F 等
电量信息作为各逻辑功能的输入；多可采集 21 路遥信、2 路遥脉。装置带有操作回路。
装置的保护功能配置如下：
过流保护(可选择带复压闭锁)
三段零序过流保护
三段附加零序过流保护
四路外部开入跳闸
TV 断线检测
以上功能在实际应用中可以根据需要灵活的配置，使得定值界面简洁明了，这对于现场的调试和维
护十分方便。
继电器插件
继电器插件包括保护动作信号继电器、出口继电器，遥控继电器及操作回路。操作回路的跳、合闸
电流可以通过板上的跳线加以选择，通过跳线，可以有 0.***、1.0A、1.***、2.0A、2.***、3.0A、3.***、
4.0A 等八种跳、合闸额定电流。
南自电工电厂二次设备自动化系统综合测控保护
顺丰发货
